Clapet
valvole a clapet
La Valvola a Clapet ha la funzione di permettere il passaggio dell’acqua a monte proveniente da un canale verso il fiume a valle e nello stesso tempo impedisce il reflusso dell’acqua del fiume in piena, verso il canale (valle verso monte).
Tale funzione è garantita dall’apertura di un tampone azionato dalla spinta dell’acqua proveniente dal canale.
Il clapet funziona e regola automaticamente l’apertura in funzione della velocità con cui viene investito.
Il “motore” del clapet è identificato nella velocità dell’acqua che lo investe se a valle può procedere indisturbato.
Se a valle del clapet è presente acqua, il funzionamento avviene più lentamente ed è sempre funzione del dislivello tra acqua a monte e acqua a valle del clapet.
SI DISTINGUONO TRE CASI
Caso 1: Livello a monte MAGGIORE del livello a valle; clapet aperto e conseguente flusso di acqua da monte a valle (lento o veloce ma comunque presente).
Caso 2: Livello a monte UGUALE del livello a valle; il clapet si chiude per peso proprio e non si forma alcun flusso per il principio dei vasi comunicanti.
Caso 3: Livello a monte MINORE del livello a valle; il clapet è ben chiuso e non permette la risalita dell’acqua a monte.

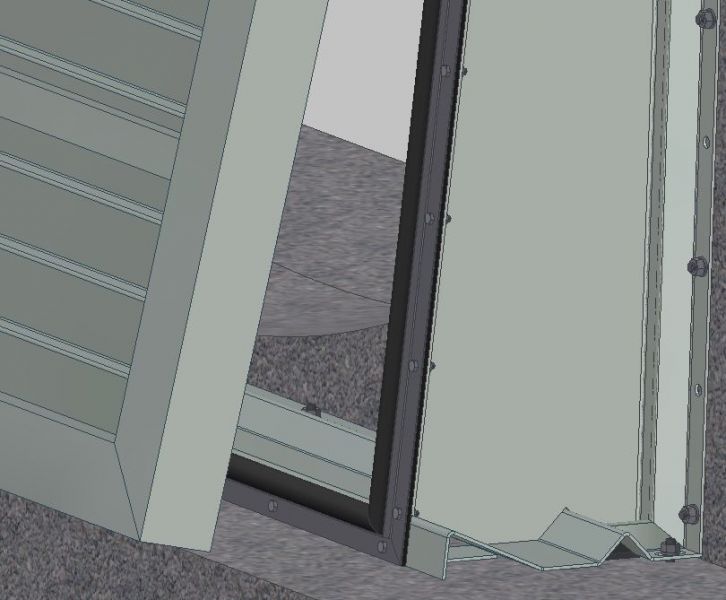

La Valvola a Clapet è fissata alle pareti del canale mediante tasselli chimici e le pareti del canale interessate al contatto con il telaio della Valvola a Clapet, devono essere rifinite in modo da non presentare delle asperità che compromettano la tenuta idraulica della valvola.
La tenuta idraulica a Norma (Din 19569-4/1995-02) è ottenuta da una guarnizione a nota musicale applicata su tutta la circonferenza del telaio.
